Все о принадлежностях для сварки Сварочные электроды TIG

Точно выполненные сварные швы, чистые сварные швы, высококачественные материалы - добро пожаловать в мир сварки TIG и вольфрамовых электродов. Выбор правильного вольфрамового электрода так же важен для сварки TIG, как и контактный наконечник для сварки MAG. Ассортимент предлагаемых на рынке сварочных электродов TIG столь же красочен, как и цветовая кодировка, которая характеризует каждый отдельный тип вольфрамового электрода. В этом сообщении блога мы хотели бы дать вам хороший обзор основных вольфрамовых электродов, чтобы вам было проще выбрать, хотите ли вы их покупать.

Вольфрамовые электроды и их легирование
Вольфрам является основным компонентом сварочных электродов TIG, но, кроме чистого вольфрамового электрода (зеленый WP), все остальные обогащены другими элементами, что известно как легирование. Это также называется легированием вольфрамом.

Но какой вольфрамовый электрод лучше всего подходит для моего сварочного процесса?

Выбор правильного вольфрамового электрода или его легирования во многом зависит от сварочной задачи: хотите ли вы сваривать постоянным или переменным током, выбор электродов ограничен, потому что не каждый тип также подходит для переменного тока, который, например, используется для сварки алюминия. В зависимости от типа тока, задачи сварки и свариваемого материала используются электроды из чистого вольфрама или электроды с оксидными добавками, обычно состоящие из редкоземельных элементов. Эти добавки представляют собой оксид циркония (ZrO2), оксид лантана (La2O3), оксид церия (CeO2) или оксид тория (ThO2) - и все они имеют разные свойства.

Легирующие элементы и их действие:
При более высоких температурах оксид циркония обладает способностью проводить ионы кислорода электролитически. Он очень устойчив к химическим, термическим и механическим воздействиям.
Оксид лантана обладает особенно хорошими воспламеняющими свойствами и продлевает срок службы электродов.
Оксид церия придает вольфрамовому электроду очень хорошие свойства зажигания и повторного зажигания.
Оксид тория создает очень стабильную дугу, но из-за своей радиоактивности он очень вреден для здоровья, и как добавка к вольфрамовым электродам сейчас запрещен во многих странах. При вдыхании ториевого дыма или пыли они могут оседать в легких и вызывать внутреннее облучение.
Электрод из чистого вольфрама (зеленый WP) обеспечивает очень устойчивую дугу. С другой стороны, оксидсодержащие электроды легче воспламеняются, обладают высокой допустимой нагрузкой по току и более длительным сроком службы.

Таким образом, очевидно, что выбор правильного сварочного электрода TIG для сварочной задачи во многом зависит от того, на чем вы сосредоточены при сварке TIG.

Приведенная ниже таблица вольфрамовых электродов дает вам обзор наиболее распространенных типов, их пригодности и свойств. Вы в основном свариваете высоколегированные стали или алюминий? Для вас важнее срок службы электрода или его воспламеняемость? С помощью этой таблицы вы можете значительно упростить предварительный выбор.

Цвета вольфрамовых электродов и их применение

E3®

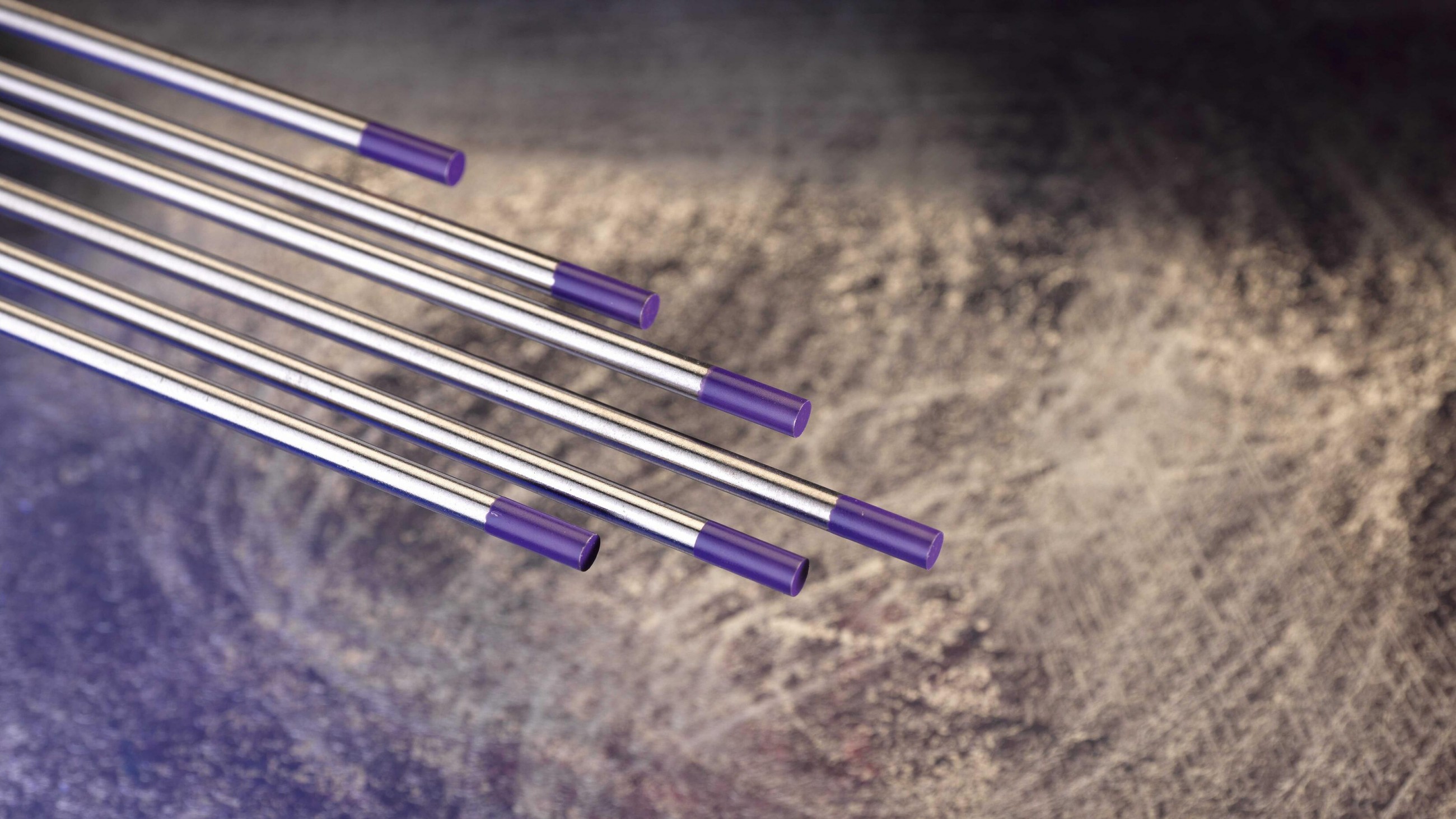

Начнем с самого лучшего: E3® - это вольфрамовый электрод, разработанный ABICOR BINZEL со смесью оксидов редкоземельных элементов в качестве легирующих элементов, который подходит как для сварки на постоянном и переменном токе, так и практически для всех металлов. Он обладает отличными воспламеняющими свойствами и поэтому часто используется в автоматизированных процессах. Температура электрода остается постоянно низкой, что, в свою очередь, увеличивает токонесущую способность и срок службы по сравнению с торированными электродами, которые разрешено использовать только в исключительных случаях из-за их чрезвычайно вредного воздействия.

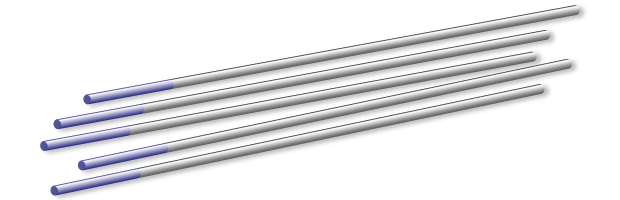

Цветовая кодировка смесью оксидов редкоземельных элементов:

Фиолетовый = E3®

WLa

Как и E3®, этот вольфрамовый электрод с легирующим элементом оксидом лантана может использоваться для сварки на постоянном и переменном токе. В основном он используется для сварки нелегированных и высоколегированных сталей, алюминия, титана, меди и магниевых сплавов. Золотой вольфрамовый электрод также используется при микроплазменной сварке.

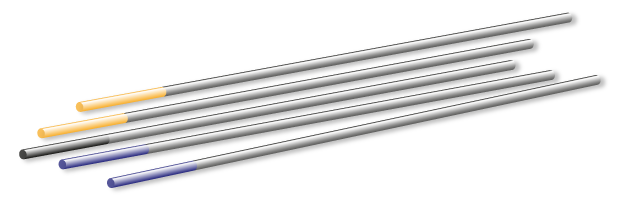

Цветовая кодировка с оксидом лантана:

Золото = WLa 15 - с 1,30 до 1,70% оксида лантана

Черный = WLa 10 - с содержанием оксида лантана от 0,80 до 1,20%

Синий = WLa 20 - с 1,70 до 2,20% оксида лантана

WCe
Благодаря компоненту оксида церия этот сварочный электрод TIG более эластичен, чем электрод с чистым вольфрамом, но меньше, чем электроды E3® и лантановые электроды. Этот тип вольфрамового электрода в основном используется в диапазоне средних и низких токов для сварки нелегированных и высоколегированных сталей, а также сплавов алюминия, меди, никеля, титана и магния. Они также подходят для сварки на переменном токе или на постоянном токе, но не так хорошо, как электроды E3® от ABICOR BINZEL.

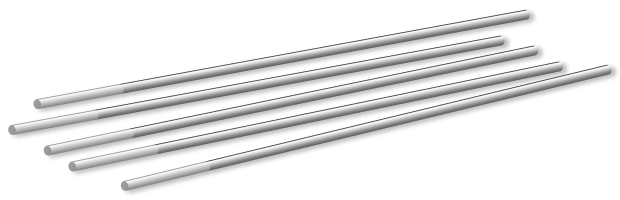

Цветовая кодировка с оксидом церия:

Серый = WCe 20 - с содержанием оксида церия от 1,80 до 2,20%

WP

Этот сварочный электрод TIG изготовлен из чистого вольфрама и используется исключительно для сварки на переменном токе. В этом случае это идеальный электрод для сварки алюминиевых сплавов, поскольку его температура плавления 3422 ° C идеально подходит для сварки на переменном токе. Вольфрам также обладает высокой стойкостью и очень высокой коррозионной стойкостью.

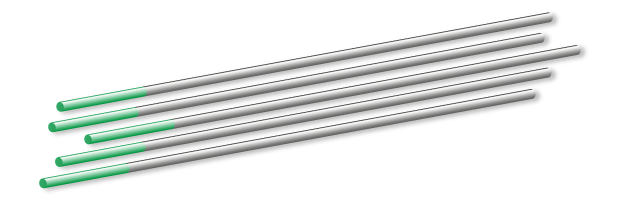

Цветовая кодировка чистого вольфрама:

Зеленый = W - изготовлен из чистого вольфрама без каких-либо оксидных компонентов

WZr

Добавление оксида циркония означает, что риск загрязнения расплава очень низок. Этот вольфрамовый электрод в основном используется для сварки переменным током и лишь частично подходит для сварки постоянным током. Оксид циркония обеспечивает очень стабильную сферическую головку при сварке на переменном токе, но при сварке постоянным током воспламеняется очень скромно.

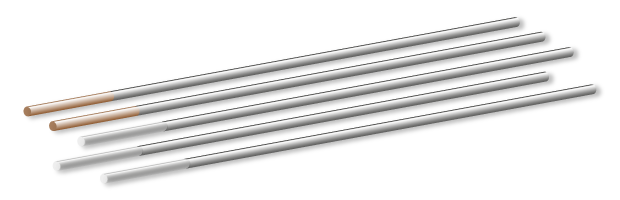

Цветовая кодировка оксида циркония:

Коричневый = WZr 03 - с содержанием оксида циркония от 0,15 до 0,50%

Белый = WZr 08 - с содержанием оксида циркония от 0,70 до 0,90%

Наконечник:

WZr и электрод из чистого вольфрама следует использовать только со старыми однофазными источниками питания TIG.

Руки прочь от вольфрамовых электродов с торием!
Сварочные электроды TIG с оксидом тория в качестве легирующего элемента чрезвычайно вредны для здоровья из-за своих радиоактивных свойств и в настоящее время запрещены в нескольких странах. Информация 208-049 немецкого государственного страхования от несчастных случаев »DGUV« относится к тому факту, что вольфрамовые электроды, содержащие оксид тория, в соответствии с разделом 4.2 (1) TRGS 528 «могут использоваться только для конкретных требований продукта (по веским техническим причинам)» и что необходимо соблюдать положения Постановления о радиационной защите. Так что руки прочь от вольфрамовых электродов с торием!

Существует ли тип сварочного электрода TIG, который можно использовать для любых сварочных задач?
Да, есть: E3® (фиолетовый). Этот вольфрамовый электрод представляет собой долговечный электрод для сварки TIG, который гарантирует наилучшие результаты. Это не только лучшая альтернатива другим электродам для сварщика и его здоровья, но и для окружающей среды. Шлифовальная пыль, фильтрующая пыль и остатки не являются опасными отходами, а транспортировка и хранение не требуют каких-либо специальных защитных мер, поскольку сварочные электроды E3® абсолютно не содержат радиоактивных компонентов.

Вольфрамовые электроды E3® соответствуют стандарту EN ISO 6848 и, как и все сварочные электроды TIG из ассортимента продукции ABICOR BINZEL, производятся в нашей собственной производственной сети и характеризуются высочайшим качеством продукции. Каждая упаковка наших вольфрамовых электродов E3® имеет номер партии, что гарантирует отслеживаемость при необходимости. По запросу вы также можете получить сертификат производства и паспорт безопасности. Пожалуйста, не стесняйтесь обращаться к нам.

Краткий обзор преимуществ сварочных электродов E3®:

• Наконечник электрода »Cool«
• Отличные свойства зажигания и повторного зажигания
• Высокая стабильность дуги
• Низкое выгорание
• Высокая допустимая нагрузка по току
• Небольшая деформация кончика электрода
• Подходит практически для всех сварочных работ

Если вы хотите быть в безопасности при выборе сварочного электрода для сварки TIG и для вас важно качество сварного шва, вам обязательно следует протестировать вольфрамовый электрод E3® от ABICOR BINZEL. Вы уже сваривали на E3®? Тогда вы можете поделиться с нами своим опытом.

Удачной сварки!
